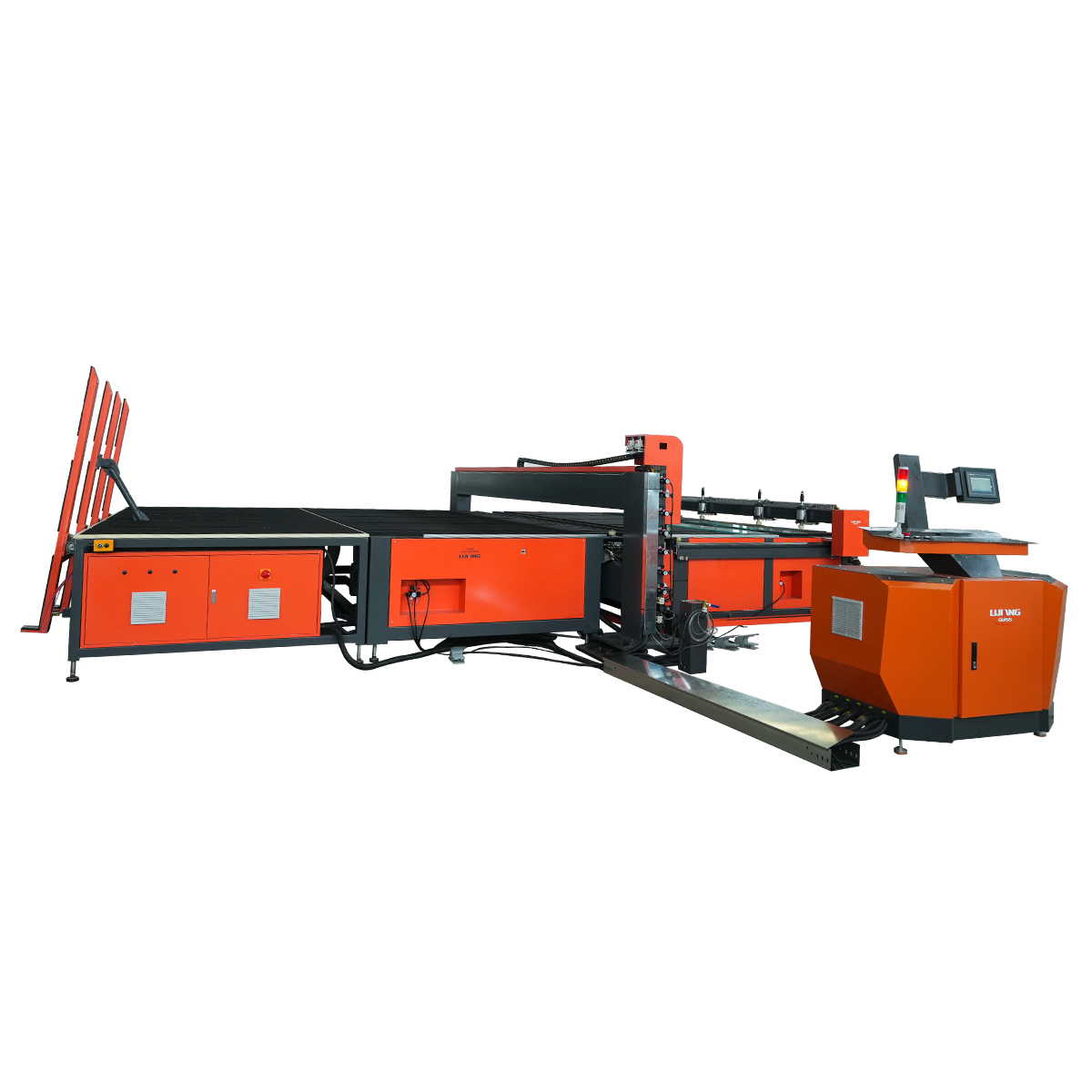

Tam Otomatik Lamine Cam Kesim Hattı, Lamine cam için otomatik kesme makinesi
1. Çerçeve uluslararası kare çelik boru ve kutu demirden kaynakla yapılmıştır. Anahtar konumu tavlama işlemi ve gantry frezeleme olmuştur. Bu nedenle çerçeve yüksek stabiliteye ve mukavemete sahiptir.
Makineyi birleştirmek için iki parçalı yapı. İlk parça, otomatik konumlandırma KTstem ile donatılmış yapay yardımcı besleme ve iletim parçasıdır. İkinci paragraf, üst ve alt bıçak kesme KTstem'i, kesme filmi KTstem'i, ısıtma KTstem'i ve yardımcı deşarj KTstem'ini içerir.
1. Makine Parametreleri
1. Makinenin boyutu: 4800*3800*1300mm
2.Ağırlık: yaklaşık 3000KG
3. Cam boyutunun işleme aralığı: 400*400mm------- 3800*2600mm
4. Cam kalınlığının işleme aralığı: 3+X+3mm--------8+X+8mm
5.Kesme hızı: Bir dakikada iki kez kesme
6.Isıtma sıcaklığı ve süresi: Operatör tarafından ayarlanır
7. İtme ve kırma basıncı: Operatör tarafından ayarlanır
8. Giriş Voltajı: 380V 50Hz 3P
9.Kablo: Dört damarlı tel (Sarı/yeşil topraklama teli)
2. Makine yapılandırması
1.Motor: Delta SERVO MOTOR
2.Sürücü: Delta
3. Plc ve dokunmatik ekran: Delta
4.Elektrik elemanları: CHINT
5.Program: Kendi Tasarımınız
6.Isıtma borusu: Çin
7. Zamanlama kayışları ve tekerlekler: Çin
8.Hava silindiri ve bıçak: Kendi Tasarımı
9. Bıçak tekerlekleri: Japonya’dan ithal edilmiştir
10. Taslak fan: Çin
11.Şanzıman mili: Çin
12.Keçe:ithal
13.Oransal kontrol vanası: Japonya’dan SMC
3. Teknik süreç
1. İnsan-makine arayüzü HMI, cam genişliği, uzunluğu, bıçak basıncı vb. gibi KTstem parametrelerini ayarlar. 一一camın kesme masasının KTnchronous bant alanına mekanik olarak yerleştirilmesi 一一Girişin kesim boyutuna göre camın otomatik iletimi ve konumlandırılması (KTstem için bir konum vardır) 一一Bıçak başı sıfırda 一一Pnömatik alt bıçak, üst ve alt bıçak tekerleği kesimi (KTstem için otomatik enjeksiyon vardır) 一一Kesin ve kaldırın 一Üst pres pres işlemini başlatır ve alt yüzey camı açılır 一一Üst çubuğun altında cam yukarı, camın üst yüzeyi açılır 一一Isı çubuğu, ısıtmaya başlayın 一一Vakumlu vantuz, teğet çizgisinin her iki tarafındaki camı emer ve kesme dikişini çeker一一Filmi kesme (PVB veya EVA) 一一Kesme işlemi tamamlanır ve tüm eser bir sonraki segment teğet konumuna aktarılır (Eğer dönüp kesmeniz gerekiyorsa, bunu manuel olarak yapmanız gerekir) 一一Tüm kesme işlemi tamamlanır. 一一İşlenmiş camı hava şamandıra tertibatıyla manuel olarak alt kızak çevirme braketine hareket ettirin.
4. Avantaj
1. Kesme uzunluğu genişliğini otomatik olarak ayarlayabilir, emek tasarrufu sağlar.
2. Öncekilerle karşılaştırın, daha hızlı, daha doğru.
